Reunions du 03/12/08

Topo Heidelberg

Presentation Sécurité

LPNHE Nicolas Roche -> http://lpnp90.in2p3.fr/ $\sim$ roche/hess2i/

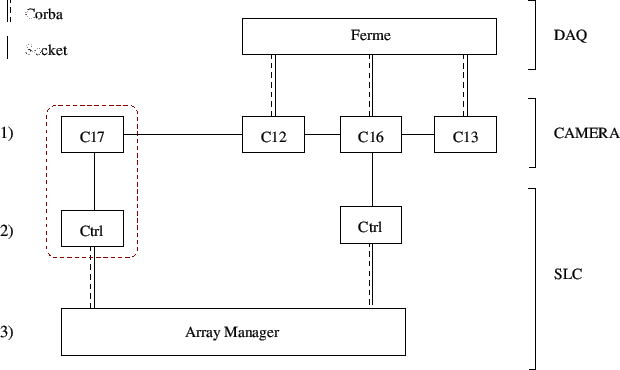

**Figure:** SOFTWARE
$\begin{figure}\centering \includeImage[scale=0.8]{software} \end{figure}$

1 Serveur embarqué

10 : HV enable / disable 1
11 : HV enable / disable 2
12 : Enable of the calibration PM HV
20 : Lid opening

1.1 Initialisation

Allumer les basses tensions
Lancement des ventilateurs

1.2 Tâches ordonnancées

Contrôle du courant et de la tension
Lecture des photo-diodes en entrée
Mise à jour du statut des températures

1.3 Analyseurs gramaticaux

Grammaire fournie par le LAPP
Transition de l'automate.

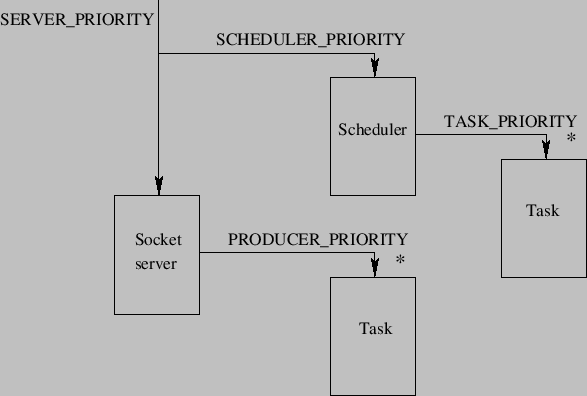

**Figure:** Threads embarqués
$\begin{figure}\centering \includeImage[scale=0.9]{threads} \end{figure}$

2 Controleur CORBA

**Figure:** GUI
$\begin{figure}\centering \includeImage[scale=0.5]{SecurityController} \end{figure}$

Clonage des controleurs existants.

$ man omniNames
 The  OMNI Naming Service is an omniORB2 implementation of the OMG’s COS
       Naming Service Specification.

$ ~/cvs/onlinesecurity/bin/Controller -n Security/Controller

$ nameclt list roche/Security
Controller
GUI

$ python GUI.py

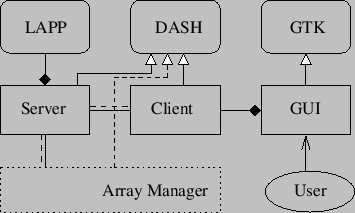

**Figure:** Diagramme de classes
$\begin{figure}\centering \includeImage[scale=0.9]{controller} \end{figure}$

.1 Server. .2 Message. .3 StateController. .4 Controller.

3 API Array Manager

Christian Stegmann. <stegmann@physik.uni-erlangen.de>

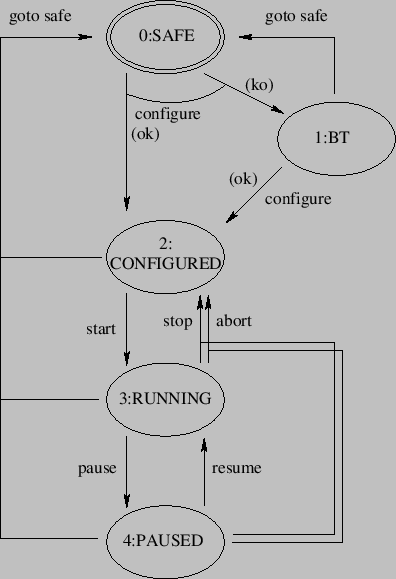

**Figure:** AUTOMATE
$\begin{figure}\centering \includeImage[scale=0.9]{automate} \end{figure}$

Évènement

tâches pré-requises au changement d'état

gotosafe

Bloquer les GPIO LID et HV

configure

Tester l'état non erroné des basses tensions

Tester l'état non erroné des températures

Tester l'état non excité des diodes-pin

Autoriser les GPIO LID et HV

start

stop

abort

pause

resume

telnet camera17 1808
> BEGIN_
> TASK LIST
> SECURITY <ReadFan></ReadFan>
> RUNLEVEL CONFIGURE
> RUNLEVEL GET RUNLEVEL (questionnement par Big)
> RUNLEVEL GET STATUS   (questionnement par Big)
> ENDMSG
